Плоские приварные фланцы: конструкция, материалы и критерии выбора для надежного трубопровода

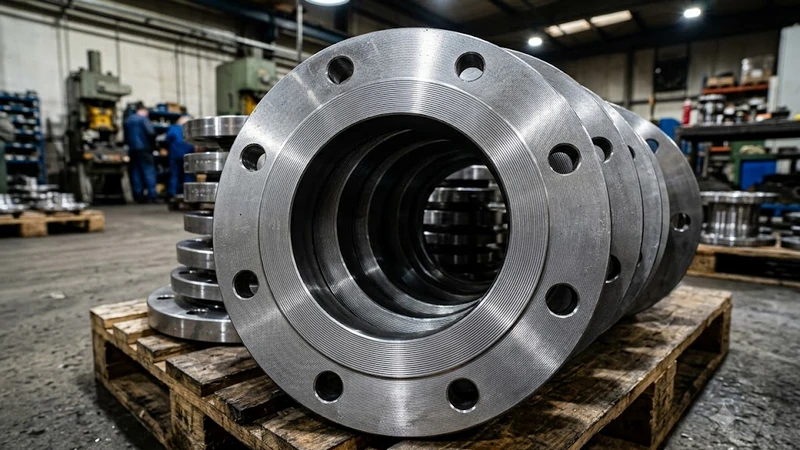

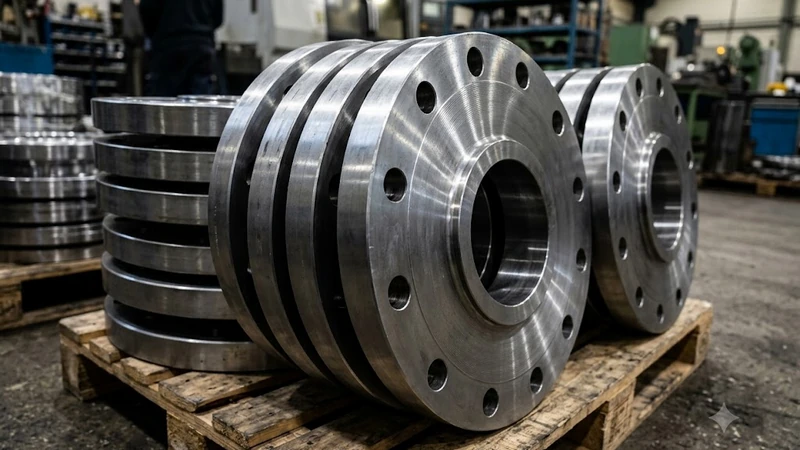

Среди всего многообразия вариантов именно фланец приварной считается самым универсальным — он подходит для большинства трубопроводов с умеренными рабочими параметрами. Выглядит он как металлическое кольцо (или диск) с отверстиями под болты или шпильки, которые расположены на равном расстоянии друг от друга.

Главные отличия от других разновидностей

Такой фланец отличается от других доступных не только внешним видом — также у него другой способ присоединения к трубе. Монтаж выполняется следующим образом:

1. Фланец надевается на конец трубы (накидной способ).
2. Выставляется перпендикулярно оси трубопровода с учетом технологического зазора 1-3 мм.
3. Выполняется сварка двумя угловыми швами — по наружной и внутренней поверхности.

Внутренний сварной шов выполняет уплотняющую функцию, наружный — силовую. При определенных условиях эксплуатации внутренний шов может не выполняться, однако это решение требует отдельного обоснования.

Почему выбирают именно плоский приварной фланец: список его преимуществ

Он выгодно отличается:

• простотой конструкции (плоское кольцо без дополнительных элементов);
• низкой стоимостью производства;
• возможностью корректировки положения вдоль оси перед сваркой;
• меньшим весом и нагрузкой на трубопровод.

Но важно помнить: он сохраняет свои характеристики при рабочем давлении не более 2,5 МПа и температуре до 300 °С.

Сферы использования

Благодаря сочетанию надежности и доступности, фланец плоский применяется во многих отраслях. К примеру, для монтажа трубопроводов в котельных и ТЭЦ, в нефтегазовой и химической промышленности, пищевой отрасли и фармацевтической.

Критерии выбора: что нельзя забывать, покупая фланец

Правильный подбор фланца — основа безопасной эксплуатации трубопровода, поэтому важно учесть все важные моменты.

Номинальный диаметр и условное давление

Он должен соответствовать внутреннему диаметру трубы. Для DN 100-150 мм возможны разные исполнения, уточняйте буквенное обозначение. Что касается давления, оно должно быть в пределах от 0,1 до 2,5 МПа. Превышение недопустимо.

Материал изготовления

Он должен обеспечивать свариваемость с трубой, коррозионную стойкость и прочность при рабочих температурах. Можно выбирать между:

• углеродистой сталью (Ст3сп, 20) — подходит для водоснабжения и отопления;
• низколегированной сталью — подходит для повышенных нагрузок и низких температур;
• нержавейкой — оптимальна для агрессивных сред и пищевых производств;
• жаропрочной сталью — актуальна для высокотемпературных сред.

Сравнение типов уплотнительных поверхностей

Тип уплотнительной поверхности

Это влияет на герметичность. Если на трубопровод оказывается минимальное давление, можно выбрать полностью плоский фланец, при 0,6-1,6 МПа выбирается выступ-впадина, а шип-паз незаменим при более высоких давлениях.

Нормативная документация

Фланцы должны соответствовать ГОСТ 12820-80 (для трубопроводов) или ГОСТ 28759.2 (для сосудов и аппаратов). Также учитывайте технологию изготовления (штамповка или поковка) — это влияет на прочность и цену.

И, конечно, стоит выбрать проверенного поставщика — так вы можете быть уверены в том, что продукция будет качественной, долго прослужит и будет иметь заявленные характеристики.

Частые вопросы (FAQ)

Чем приварной плоский фланец отличается от воротникового?

Плоский фланец надевается прямо на трубу и обваривается двумя швами. Воротниковый приваривается встык одним швом. Первый вариант гораздо дешевле и проще, но рассчитан на меньшее давление.

Можно ли использовать плоские фланцы для высокого давления?

Эти детали предназначены для систем с максимальным рабочим давлением до 2,5 МПа. Если в вашем трубопроводе давление превышает этот показатель, необходимо устанавливать воротниковые фланцы.

Какие марки стали используются для производства таких фланцев?

Чаще всего применяют обычную углеродистую сталь марок Ст3сп или 20. Для агрессивных сред берут нержавейку, а для работы в условиях крайнего севера используют специальные легированные сплавы.

Нужно ли обрабатывать внутренний шов при монтаже фланца?

Внутренний сварной шов выполняет важнейшую уплотняющую функцию, гарантируя надежную герметичность. Отказ от его выполнения возможен лишь в редких случаях при специальном инженерном расчете.

Как правильно подобрать размер приварного плоского фланца?

Главный критерий выбора — это точное соответствие номинального диаметра изделия внутреннему диаметру вашей трубы. Также обязательно нужно учитывать параметры максимального рабочего давления.
