Червячный мотор-редуктор: что это такое и как он работает?

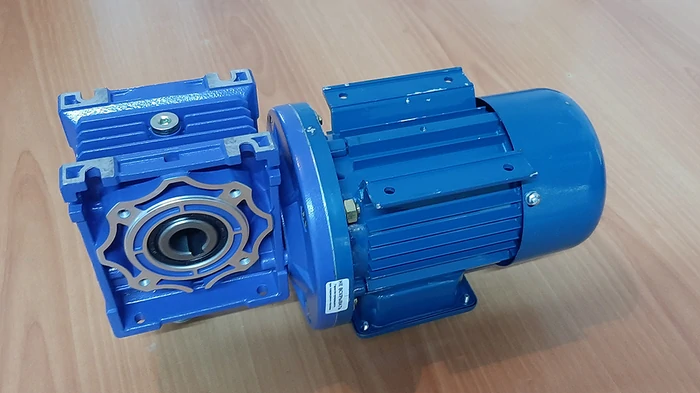

Иллюстрация / Фото: из отрытых источников

В современной промышленности передача крутящего момента и изменение частоты вращения являются одними из наиболее важных технических задач. Среди множества механических решений особое место занимает червячный мотор-редуктор — устройство, которое сочетает в себе компактность, надежность и способность обеспечить большие передаточные отношения в одной ступени. Понимание принципов работы этого механизма поможет инженерам и техническим специалистам сделать правильный выбор при проектировании промышленного оборудования.

Что представляет собой червячный мотор-редуктор

Червячный мотор-редуктор представляет собой интегрированное устройство, состоящее из электродвигателя и червячного редуктора, объединенных в единый корпус или соединенных через муфту. Основу его конструкции составляет червячная передача — механизм, в котором ведущим элементом является винт специальной формы (червяк), а ведомым — зубчатое колесо особой конструкции (червячное колесо).

Червяк представляет собой цилиндр с винтовой нарезкой, напоминающий обычный винт, но имеющий специальный профиль резьбы, оптимизированный для передачи больших крутящих моментов. Червячное колесо изготавливается из материалов с хорошими антифрикционными свойствами, чаще всего из бронзы или специальных композитных материалов, что обеспечивает плавность работы и долговечность передачи.

Отличительной особенностью червячной передачи является то, что оси червяка и червячного колеса расположены перпендикулярно друг к другу и в большинстве случаев скрещиваются, но не пересекаются. Такая геометрия позволяет реализовать большие передаточные отношения при компактных размерах устройства.

Принцип работы червячной передачи

Работа червячного мотор-редуктора основана на винтовом принципе передачи движения. Когда червяк совершает один полный оборот, он поворачивает червячное колесо на угол, соответствующий одному зубу колеса. Если червячное колесо имеет, например, 40 зубьев, то для одного полного оборота колеса червяк должен совершить 40 оборотов. Таким образом, передаточное отношение составляет 1:40.

Взаимодействие между червяком и червячным колесом происходит по принципу скольжения с небольшой долей качения. Винтовая поверхность червяка входит в зацепление с зубьями червячного колеса, создавая множественный контакт, который обеспечивает плавную передачу больших крутящих моментов. Благодаря особой геометрии зацепления в работе одновременно участвует несколько зубьев, что значительно увеличивает нагрузочную способность передачи.

Важной особенностью червячной передачи является ее необратимость при больших передаточных отношениях. Это означает, что если приложить крутящий момент к выходному валу (червячному колесу), червяк не будет вращаться. Такое свойство делает червячные редукторы идеальными для применения в подъемных механизмах и других устройствах, где требуется самоторможение.

Конструктивные особенности

Корпус червячного мотор-редуктора обычно изготавливается из чугуна или алюминиевого сплава методом литья, что обеспечивает высокую жесткость конструкции и хорошее отведение тепла. Внутри корпуса размещены прецизионные подшипники качения или скольжения, которые обеспечивают точное позиционирование валов и длительный срок службы механизма.

Система смазки червячного редуктора имеет свои особенности, связанные с характером работы червячной пары. Из-за значительного скольжения в зоне контакта выделяется больше тепла, чем в обычных зубчатых передачах, поэтому требуется использование специальных масел с улучшенными противозадирными и антиокислительными свойствами.

Уплотнения червячного редуктора должны надежно предотвращать утечку смазочного материала при различных положениях корпуса и переменных нагрузках. Современные конструкции используют комбинированные уплотнения, включающие как контактные, так и бесконтактные элементы.

Типы червячных мотор-редукторов

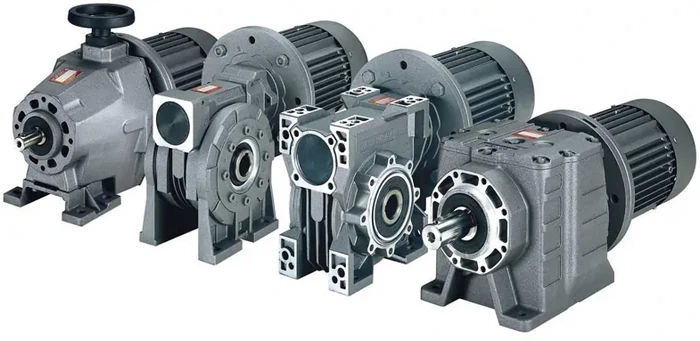

По конструктивному исполнению червячные мотор-редукторы разделяются на несколько основных типов. Соосные червячные редукторы имеют входной и выходной валы, расположенные на одной оси, что достигается применением дополнительной цилиндрической передачи. Такая конструкция удобна для замены обычных мотор-редукторов без изменения компоновки оборудования.

Червячные редукторы с перпендикулярным расположением валов являются наиболее распространенным типом, где входной и выходной валы расположены под углом 90 градусов. Это позволяет эффективно изменять направление передачи крутящего момента и компактно размещать привод в ограниченном пространстве.

Многоступенчатые червячные редукторы используются для получения очень больших передаточных отношений, когда одной червячной ступени недостаточно. В таких конструкциях может применяться комбинация червячных и цилиндрических передач.

По способу соединения с двигателем различают фланцевые мотор-редукторы, где двигатель крепится непосредственно к корпусу редуктора, и соединенные через муфту, что позволяет использовать различные типы двигателей и обеспечивает большую гибкость при проектировании.

Преимущества червячных мотор-редукторов

Главным преимуществом червячных мотор-редукторов является возможность получения больших передаточных отношений в одной ступени. Если обычные цилиндрические редукторы редко обеспечивают передаточное отношение более 1:10 в одной ступени, то червячные легко достигают 1:100 и более. Это значительно упрощает конструкцию привода и снижает его стоимость.

Компактность червячных мотор-редукторов обусловлена эффективным использованием пространства благодаря перпендикулярному расположению валов. Такая компоновка часто оказывается более удобной при размещении привода в составе сложного оборудования.

Плавность работы червячной передачи обеспечивается множественным зацеплением и постепенным входом зубьев в контакт. Это приводит к снижению динамических нагрузок и уровня шума по сравнению с другими типами передач.

Самоторможение червячной передачи является уникальным свойством, которое исключает необходимость применения дополнительных тормозных устройств в подъемных механизмах и других ответственных применениях.

Недостатки и ограничения

Основным недостатком червячных передач является относительно низкий коэффициент полезного действия, который обычно составляет 70-85% в зависимости от конструкции и условий работы. Это связано с преобладанием скольжения в зоне контакта червяка и червячного колеса.

Повышенное тепловыделение требует применения эффективных систем охлаждения и специальных смазочных материалов, что усложняет конструкцию и повышает эксплуатационные расходы. В некоторых случаях необходимо предусматривать принудительное охлаждение редуктора.

Чувствительность к точности изготовления и сборки червячных редукторов выше, чем у цилиндрических, поскольку любые отклонения от номинальной геометрии приводят к неравномерному распределению нагрузки и ускоренному износу.

Ограничения по частоте вращения входного вала связаны с особенностями смазки червячной пары. При высоких скоростях затрудняется формирование смазочной пленки в зоне контакта, что может привести к заеданию и выходу передачи из строя.

Области применения

Червячные мотор-редукторы нашли широкое применение в конвейерном оборудовании, где их компактность и способность обеспечить точное регулирование скорости транспортировки являются решающими факторами. Плавность работы особенно важна при транспортировке хрупких или сыпучих материалов.

В подъемно-транспортном оборудовании свойство самоторможения червячных передач делает их незаменимыми для лебедок, талей и других механизмов, где безопасность является приоритетом. Отсутствие необходимости в дополнительных тормозных устройствах упрощает конструкцию и повышает надежность.

Станочное оборудование использует червячные мотор-редукторы для привода подач и вспомогательных механизмов, где требуется точное позиционирование и плавное регулирование скорости. Высокое передаточное отношение позволяет получить большой крутящий момент при малых скоростях вращения.

Пищевая промышленность ценит червячные мотор-редукторы за их способность работать в тяжелых условиях с повышенными требованиями к гигиене. Специальные исполнения с нержавеющими корпусами и пищевыми смазками широко применяются в оборудовании для переработки продуктов.

Современные тенденции развития

Развитие технологий изготовления червячных мотор-редукторов направлено на повышение коэффициента полезного действия и снижение шума. Применение новых материалов для червячных колес, включая современные композиты и специальные бронзовые сплавы, позволяет улучшить триботехнические характеристики передачи.

Компьютерное моделирование процессов в червячном зацеплении помогает оптимизировать геометрию контактирующих поверхностей и распределение нагрузок. Это приводит к созданию более совершенных конструкций с улучшенными эксплуатационными характеристиками.

Интеграция систем диагностики и мониторинга состояния в современные червячные мотор-редукторы позволяет предотвращать аварийные ситуации и планировать техническое обслуживание. Датчики температуры, вибрации и уровня масла становятся стандартным оснащением промышленных редукторов.

Заключение

Червячные мотор-редукторы представляют собой эффективное решение для широкого спектра промышленных задач, требующих больших передаточных отношений, компактности и надежности. Понимание принципов их работы, преимуществ и ограничений помогает инженерам сделать правильный выбор при проектировании механических приводов. Несмотря на некоторые недостатки, связанные с относительно низким КПД и повышенным тепловыделением, червячные мотор-редукторы остаются незаменимыми во многих отраслях промышленности благодаря своим уникальным свойствам и постоянному совершенствованию конструкций.
